Passenger Vertical Platform Lift St Ives Cambridgeshire

Passenger Vertical Platform Lift St Ives Cambridgeshire

Passenger Vertical Platform Lift St Ives Cambridgeshire

To supply, deliver, offload and install on a site properly prepared by others:

1 Off – MHS5000 Vertical Platform Lift in accordance with the attached specification:

  • 12 months warranty including 1 service visit in 1st year
  • Telephone on carriage connected by others
  • Platform sizes 1100mm wide x 1500mm long
  • Steel landing door style A20 or A10 finished white RAL 9016
  • 1100mm high gate style A25 or A15 finished white RAL 9016
  • Voice Announcement
  • One touch landing call buttons
  • 415v 3 Phase electrics with direct start
  • Emergency battery lowering

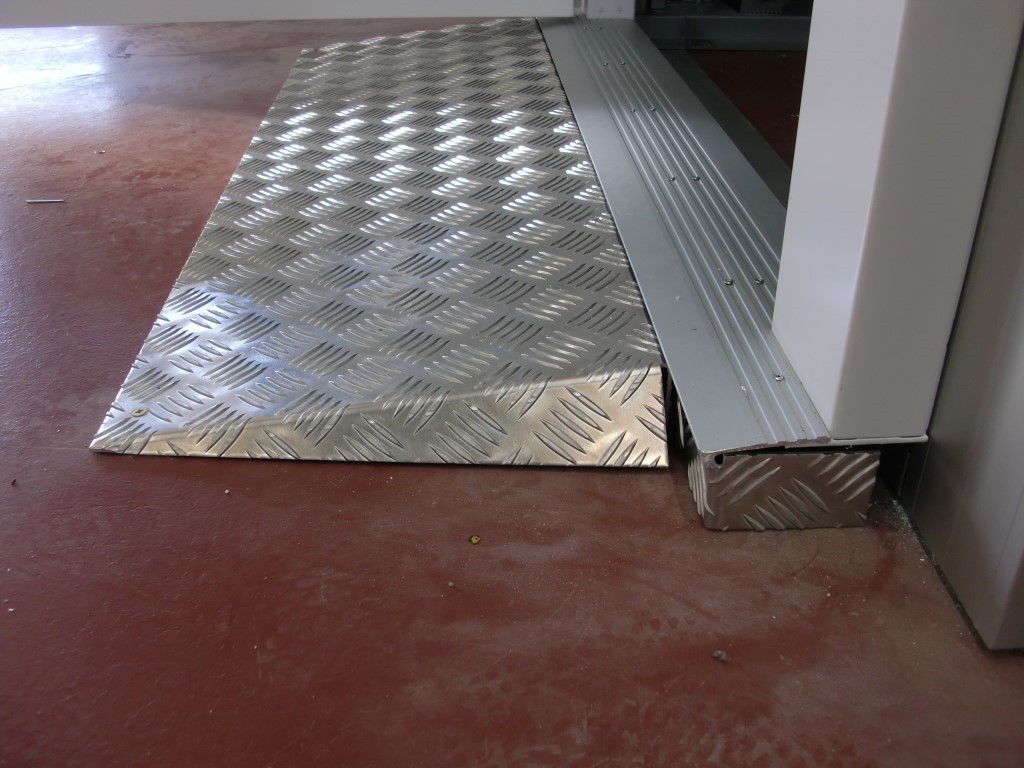

  • Ramp provided at ground floor level
dda passenger goods lift goods lift passenger lift goods passenger lift goods passenger platform lift mhs 5000 loading ramp mhs5000 passenger goods lift mhs5000 platform goods lift mhs 5000 platform lift mhs 5000 vertical platform lift vertical platform lift vertical platform lift ramp lightbox MACby VisualLightBox.com v6.1

Close

Close

 | Size: 3 MB 28th Feb 2016 Goods Passenger Vertical Platform Lift
Next »Page 1 of « Prev

SUMMARY SPECIFICATION

  • Rated Load – 400 kg
  • Rated Speed -0.15 m/s with direct start
  • Drive System – Screw and rotating nut driven by 2.2 kW AC motor.
  • Floors served – 2
  • Travel – 2.7 metres
  • Configuration – Through Entry
  • Environment – Internal
  • Floor Area – 1550 x 1650 (width x depth) mm
  • Pit Depth – Ramp provided
  • Headroom – 1100mm – 2000mm required for clear headroom for person
  • Platform Siz – 1100mm x 1500mm (wide x long).
  • Carriage – 1100mm high vertical facia with control panel to one long side.
  • Finish – The platform carriage is powder coat finished in metallic silver RAL 9006.
  • Handrail – Smooth moulded anodised aluminium handrail fitted to console.
  • Control panel – Floor, alarm and emergency stop buttons.
  • Operation – Constant pressure control from carriage.
  • Push buttons – Large easy to use tactile push buttons with LED illumination.
  • Alarm – Button on control panel for battery supported alarm at lower floor.
  • Overload – Over-load protection with visual and audible indication.
  • Lighting – Push buttons on the control panel are illuminated with battery back up
  • Flooring – Vinyl non-slip flooring – Dark Grey
  • Safety Edge – Fitted around sides of platform and above the carriage
  • Construction Insulated steel faced modules assembled on site to give a totally flush and smooth surface to both sides
  • A complete ready made steel shaft finished in white colour RAL 9016 nside/outside)
  • Solid and smooth finish shield wall provided.
  • Shaft panels not provided to machine side
  • Landing Doors – Type A1 – steel door with vision panel, Gate type A15 Steel – 1100mm high provided at upper level, Manual opening single swing doors with integrated self-closers
  • Finishes – Door and frame – standard white RAL 9016 finish
  • Fire Rating – None
  • Opening Size – 900 mm wide x 2000 mm high
  • Operation – One touch control from landings
  • Push buttons – Large easy to use tactile push buttons with red/green halo illumination
  • Audible indication – Voice announcer to inform of lift arrival
  • Power Supply – 415 V, 3 Phase, 50Hz, 20A lockable isolator with direct start
  • Location – Permanent 20A rotary lockable isolator externally positioned min. 2100mm
  • Motor – high within 500mm of electrical cabinet – integral with door frame at bottom floor
  • Emergency lowering – Manual hand-winding
  • Warranty – 12 months warranty from date of handover including 1st year service agreement with 1 routine visit

STANDARDS

  • CE marked in accordance with Machinery Directive 2006/42/EC
  • Fully complies with European Standard EN81-41
